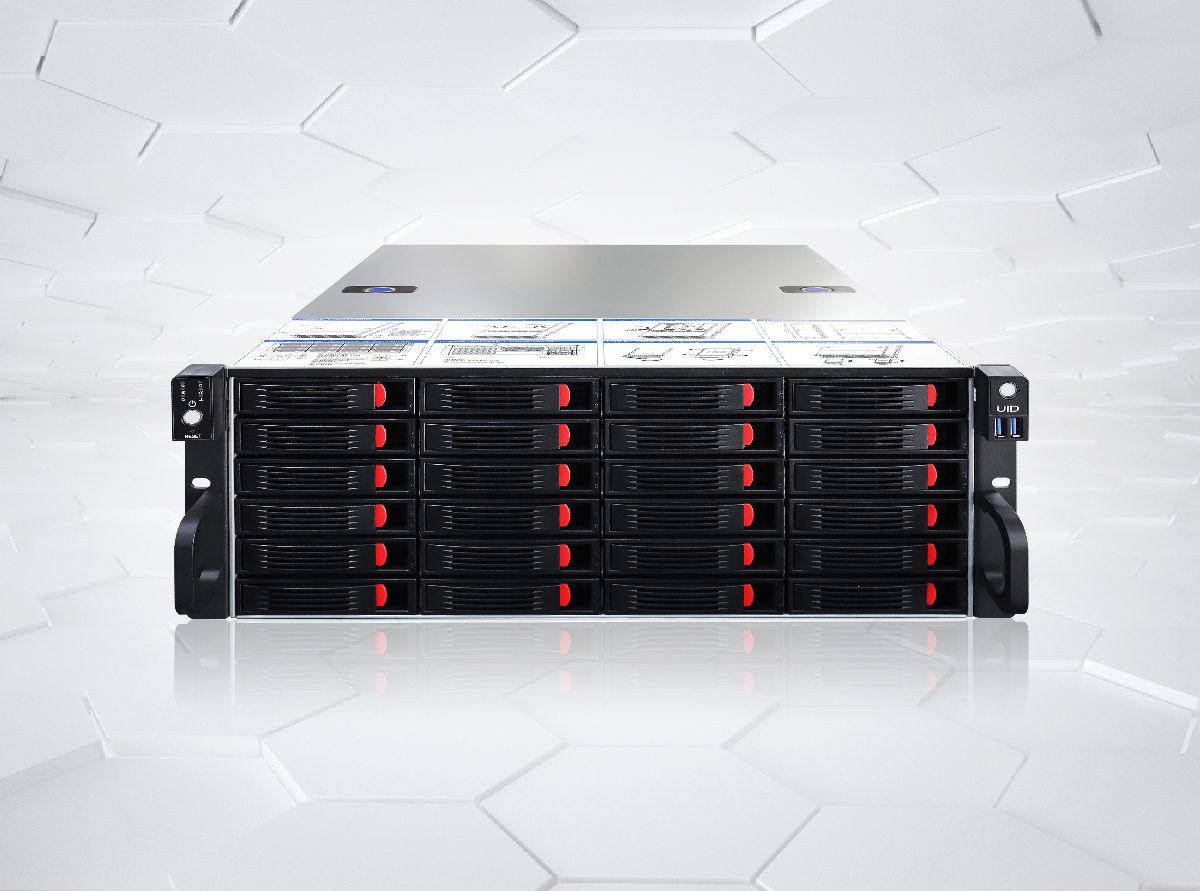

至强E5单路存储服务器

应用场景

适用于政府、军队、国防、学校、医院、科研、智能制造、无人驾驶、人工智能、企业办公、影视后期剪辑、测绘、档案、司法广电、航空、交通、电力、通信、金融、影像存储等行业,进行数据扩容、编辑、存储、备份、传递及日常归档等应用需求。

主要参数

规格:4U机架式

处理器:英特尔®至强®处理器E5-1600/2600 V3/V4

芯片组:Intel® C612芯片组

内存:高达 256GB 注册 ECC RDIMM,DDR4-2400MHz;高达 512GB LRDIMM LRDIMM,DDR4-2400MHz

硬盘:36个热插拔硬盘位

电源:1600W 1+1冗余

  • 详细参数
  • 产品描述

主要参数

产品SKUMBD-X10SRL-F
外形ATX
尺寸12"×9.6"
处理器英特尔®至强®处理器E5-1600 V3/V4
英特尔®至强®处理器E5-2600 V3/V4
Single Socket LGA-2011-3 (Socket R3) 支持,CPU TDP 支持 高达 145W TDP
系统总线N/A
插槽类型Socket R(LGA 2011)
芯片组英特尔®C612芯片组
注意BIOS 2.0或以上版本
注意主板支持的最高TDP。请验证您的系统散热可以支持

内存规格

最大内存容量高达 256GB 注册 ECC RDIMM,DDR4-2400MHz;
高达 512GB LRDIMM LRDIMM,DDR4-2400MHz,
8 个 DIMM 插槽高达 1TB ECC 3DS LRDIMM
内存类型2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit,
288-pin (RDIMM / LRDIMM) / 284-pin 镀金DIMM
DIMM大小RDIMM:4GB、8GB、16GB、32GB
LRDIMM:32GB、64GB
3DS LRDIMM:128GB
内存电压1.2V
错误检测纠正单比特错误
检测双比特错误(使用ECC内存)

扩展插槽

PCI Express 配置2个 PCI-E 3.0 x4(在 x8 插槽中)自动切换到 1 x8 和 1 x0,
2个 PCI-E 3.0 x8,
2个 PCI-E 3.0 x8(在 x16 插槽中)
1个 PCI-E 2.0 x4(在 x8 插槽中)
内存电压(两个CPU都需要安装PCI-E插槽和板载控制器的完全访问权限。有关详细信息,请参阅手动框图。)

输入输出设备

AHCI SATA10 个 SATA3 (6Gbps) 端口
SCU SATAN/A
LAN2个 RJ45 千兆以太网 LAN 端口
1个 RJ45 专用 IPMI LAN 端口
USB8个 USB 2.0 端口(2个背面 + 6个通过接头)
4个 USB 3.2 Gen1 端口(2个后部 + 1个通过接头连接器 + 1个A型)
串行端口2个 COM 端口(1个背面,1个接头)
2个快速 UART 16550 串行
TPM1 TPM 标头

系统BIOS

BIOS类型带有 AMI BIOS 的 128Mb SPI 闪存 EEPROM
BIOS功能即插即用 (PnP)
APM 1.2
DMI 2.3
PCI 2.3
ACPI 1.0 / 2.0 / 3.0 / 4.0
USB 键盘支持
SMBIOS 2.7.1
UEFI 2.3.1
RTC(实时时钟)唤醒

管理

软件英特尔® 节点管理器、IPMI2.0、
带专用 LAN 的 KVM、NMI、SPM、SUM、SuperDoctor® 5、看门狗
BIOS功能ACPI 电源管理
从软关闭唤醒键盘
CPU 风扇在睡眠模式下自动关闭
用于交流电源恢复的开机模式

PC健康监测

电压监测CPU核心,+12V,+3.3V,+5V,+5V备用,
HT、VBAT
温度监控CPU和机箱环境
CPU热脱扣支持
I2C 温度传感逻辑
温度监控2(TM2)的支持
PECI
LEDCPU/系统温度过热指示灯
暂停静态指示灯 LED、UID/远程 UID
其他特点机箱入侵检测、机箱入侵标头、Chipkill 支持、RoHS、无卤素

操作环境

工作温度范围0°C ~ 60°C (32°F ~ 140°F)
非工作温度范围-20°C ~ 60°C (-4°F ~ 140°F)
工作相对湿度范围10% ~ 85%(非冷凝)
非工作相对湿度范围10% ~ 95%(非冷凝)





●机箱样式:4U机架式

●产品材质:SGCC 1.2mm

●机箱尺寸:650×435×176mm

●纸箱尺寸:825×595×180mm

●主板支持:EEB(12"×13")/CEB(12"×10.5")/ATX(12"×9.6")/TYB(10.5"×10.5")/Microatx(9.6"×9.6")/ITX

●电源支持:2U标准电源,1+1冗余电源,2+1冗余电源

●光驱位:不支持

●硬盘支持:3.5寸×36(或2.5寸)热插拔硬盘位

●热插拔背板:6Gb/S 兼容SAS/SATA硬盘,可选配12GB/S背板

●扩展卡位:全高卡×7

●散热系统:12025 FAN×3(可支持热插拔)

●指示灯号:POWER指示灯×1,HDD指示灯×1,NIC指示灯×2

●前板控制:Power×1,Reset×1,USB 3.0×2

●支持滑轨:选配

●净重:16KG

●毛重:19KG
