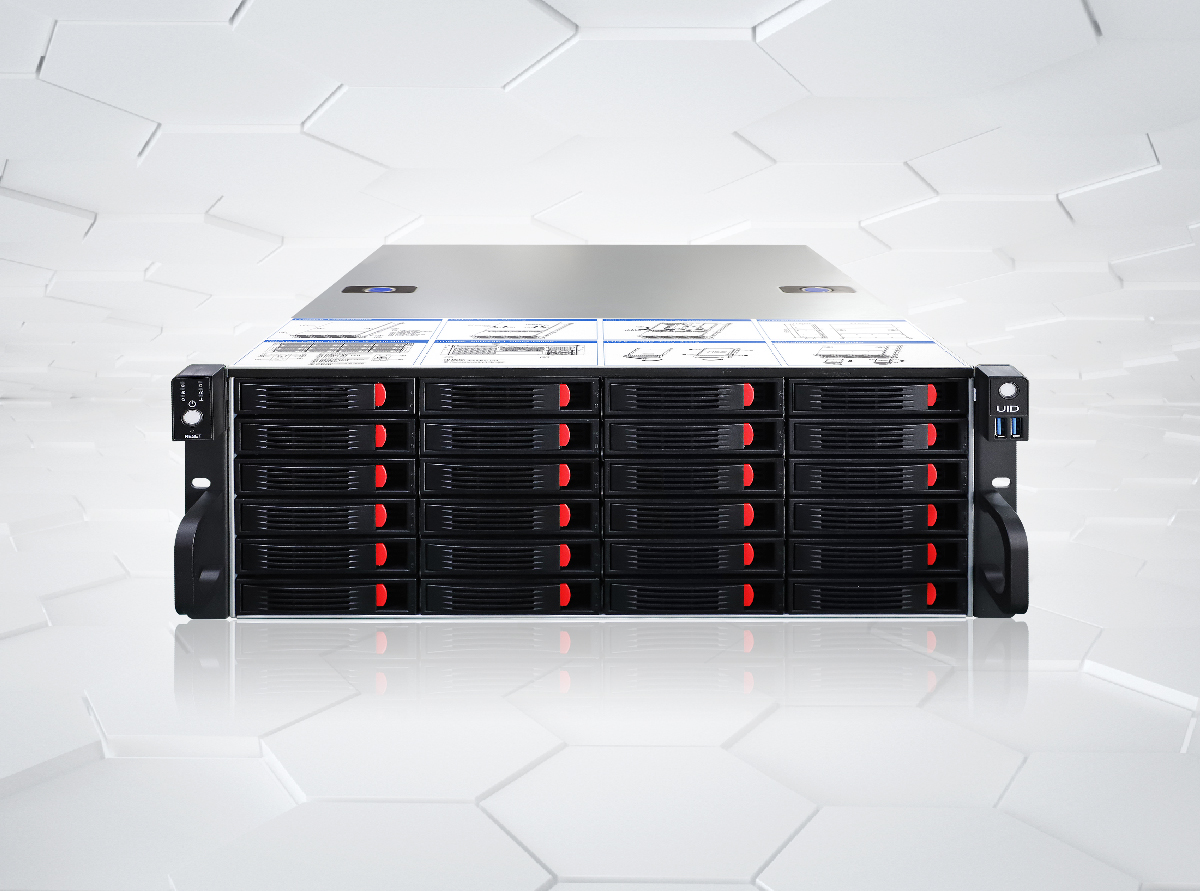

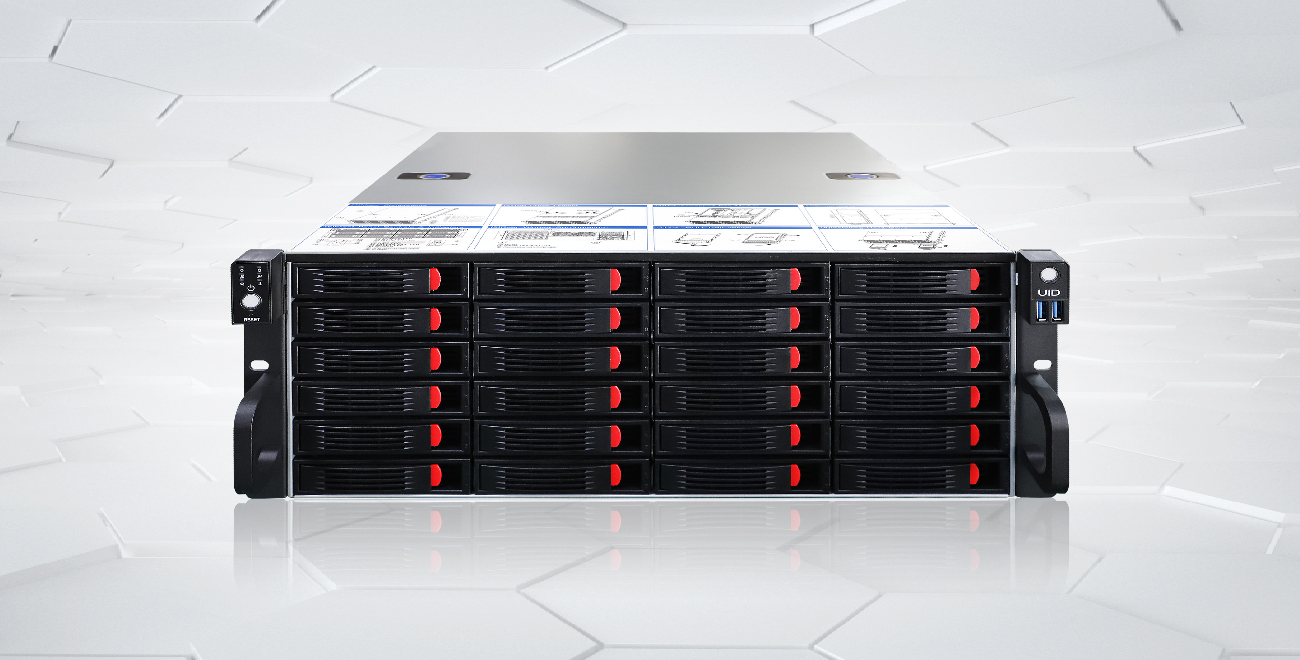

至强E5双路存储服务器

应用场景

适用于政府、军队、国防、学校、医院、科研、智能制造、无人驾驶、人工智能、企业办公、影视后期剪辑、测绘、档案、司法广电、航空、交通、电力、通信、金融、影像存储等行业,进行数据扩容、编辑、存储、备份、传递及日常归档等应用需求。

主要参数

规格:4U机架式

处理器:英特尔®至强®处理器E5-2600 V3/V4

芯片组:Intel® C612芯片组

内存:512GB注册ECC RDIMM,DDR4-2400MHz高达1TB 3DS ECC LRDIMM,8个DIMM插槽

硬盘:36个热插拔硬盘位

电源:1600W 1+1冗余

  • 详细参数
  • 产品描述

主要参数

产品SKUMBD-X10DRH-CLN4
外形E-ATX
尺寸12"×13"(30.48cm x 33.02cm)
处理器英特尔®至强®处理器E5-2600 V3/V4
Dual Socket R3 (LGA 2011) support, CPU TDP support Up to 145W, 1 QPI up to 9.6GT/s
核心/缓存多达22个内核/多达55MB缓存
插槽类型双插槽 R3 (LGA 2011)
芯片组英特尔®C612芯片组
注意BIOS 2.0或以上版本
注意主板支持的最高TDP。请验证您的系统散热可以支持

内存规格

最大内存容量512GB注册ECC RDIMM,DDR4-2133MHz,16个DIMM插槽
内存类型2400/2133/1866/1600MHz ECC DDR4 SDRAM 72 位
DIMM大小RDIMM:4GB、8GB、16GB、32GB
LRDIMM:32GB、64GB
3DS LRDIMM:128GB
内存电压1.2V
错误检测纠正单比特错误

扩展插槽

PCI Express 配置2 个 PCI-E 3.0 x16,
4 个 PCI-E 3.0 x8,
1 个 PCI-E 3.0 x4(在 x8 插槽中)

板载设备

SATA6个SATA3 (6 Gbps) 端口的英特尔® C612 控制器;
4个SATA3 (6 Gbps) RAID 0,1,10, JBOD 支持 (IT 模式)
Broadcom® 3008 SW 控制器,用于 8 个 SATA3 (6 Gbps) 端口;
RAID 0,1,5,6,10,50,60 BBU 选项支持,JBOD 支持(IT 模式)
SASBroadcom 3008 SAS3 (12Gbps) 控制器;
SW RAID
0、1、10 JBOD支持(IT模式)JBOD支持(IT模式)
AHCI SATASATA3(6Gbps);RAID 0、1、5、10
SCU SATASATA3(6Gbps);RAID 0、1、5、10
IPMI支持智能平台管理接口 v.2.0
IPMI 2.0 支持 LAN 虚拟媒体和 KVM-over-LAN
ASPEED AST2400 BMC
网络控制器Quad LAN with Intel® i350 Gigabit Ethernet Controller
Single LAN with Virtual Machine Device Queues reduce I/O overhead
图形Aspeed AST2400 BMC

输入输出设备

SATA10个SATA3 (6Gbps) 端口
LAN4个RJ45 千兆以太网 LAN 端口
1个RJ45 专用 IPMI LAN 端口
USB4个USB 2.0 端口(4个接头,A 型))
5个USB 3.0 端口(2个背面 + 2个接头 + 1个A型)
视频输出1个VGA接口
串行端口2 个 COM 端口(1 个背面,1 个接头)
1 个快速 UART 16550 串行
TPM1 TPM 标头
其他2.0

系统BIOS

BIOS类型带有 AMI BIOS 的 128Mb SPI 闪存 EEPROM
BIOS功能即插即用 (PnP)
PCI 2.3
ACPI 1.0 / 2.0 / 3.0 / 4.0
USB 键盘支持
SMBIOS 2.7.1
UEFI 2.3.1

管理

软件英特尔® 节点管理器、IPMI2.0、NMI、SPM、SSM、SUM、
SuperDoctor® 5、SuperDoctor® III、看门狗
电源配置ACPI 电源管理
用于交流电源恢复的开机模式

PC健康监测

电压+1.8V、+12V、+3.3V、+5V、+5V 待机、3.3V 待机、
6 相开关稳压器、内存电压、VBAT
风扇8 个 4 针风扇接头(最多 8 个风扇)、
8 个带转速计监控的风扇、
脉宽调制 (PWM) 风扇连接器、
用于速度控制的状态监控
温度监控 CPU 和机箱环境、
CPU 热跳闸支持、
8 个风扇连接器的热控制、
热监控器 2 (TM2) 支持、
PECI
LEDCPU / 系统过热 LED、暂停静态指示灯 LED、UID/远程 UID
其他特点机箱入侵检测、机箱入侵报头、RoHS、SDDC

操作环境

工作温度范围10°C - 35°C(50°F - 95°F)
非工作温度范围-40°C - 70°C(-40°F - 158°F)
工作相对湿度范围8% - 90%(非冷凝)
非工作相对湿度范围5% - 95%(非冷凝)





●机箱样式:4U机架式

●产品材质:SGCC 1.2mm

●机箱尺寸:650×435×176mm

●纸箱尺寸:825×595×180mm

●主板支持:EEB(12"×13")/CEB(12"×10.5")/ATX(12"×9.6")/TYB(10.5"×10.5")/Microatx(9.6"×9.6")/ITX

●电源支持:2U标准电源,1+1冗余电源,2+1冗余电源

●光驱位:不支持

●硬盘支持:3.5寸×36(或2.5寸)热插拔硬盘位

●热插拔背板:6Gb/S 兼容SAS/SATA硬盘,可选配12GB/S背板

●扩展卡位:全高卡×7

●散热系统:12025 FAN×3(可支持热插拔)

●指示灯号:POWER指示灯×1,HDD指示灯×1,NIC指示灯×2

●前板控制:Power×1,Reset×1,USB 3.0×2

●支持滑轨:选配

●净重:16KG

●毛重:19KG
